ピストン充填機
PSZD
液体充填
粘体充填
- 卓上設置可能
- エア駆動
- ピストン式

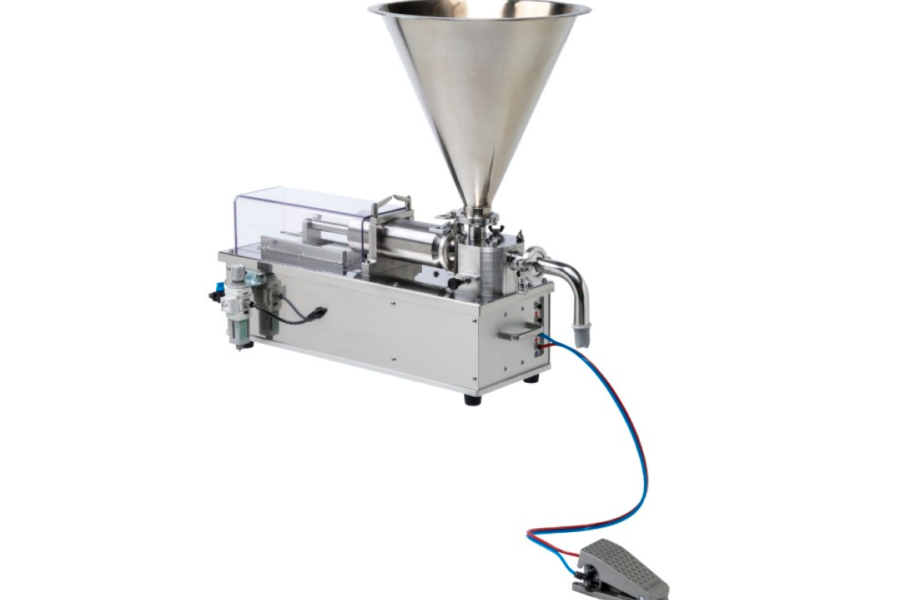

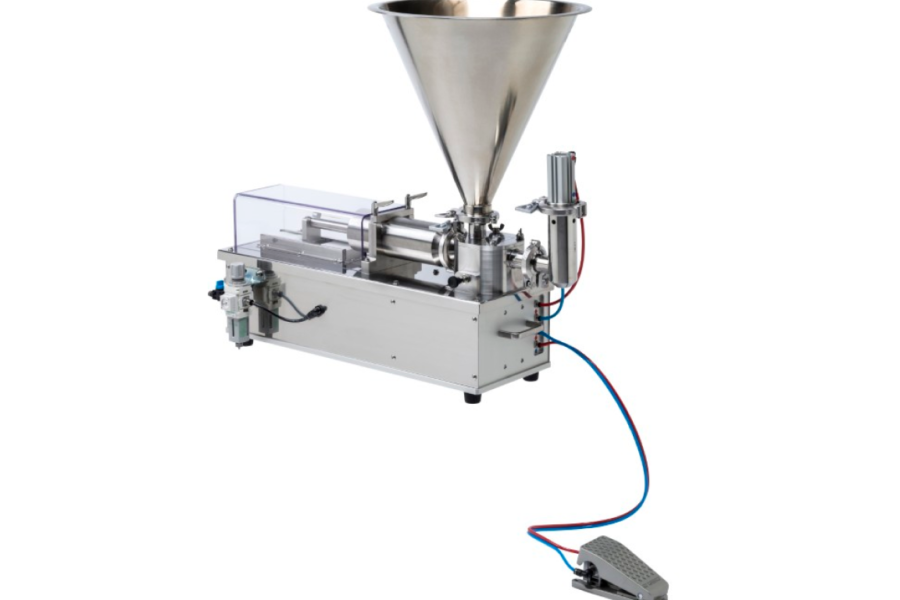

シンプル構造で扱いやすい小型ピストン充填機です。 お手頃価格で、洗浄のしやすさと高い作業効率を両立しています。

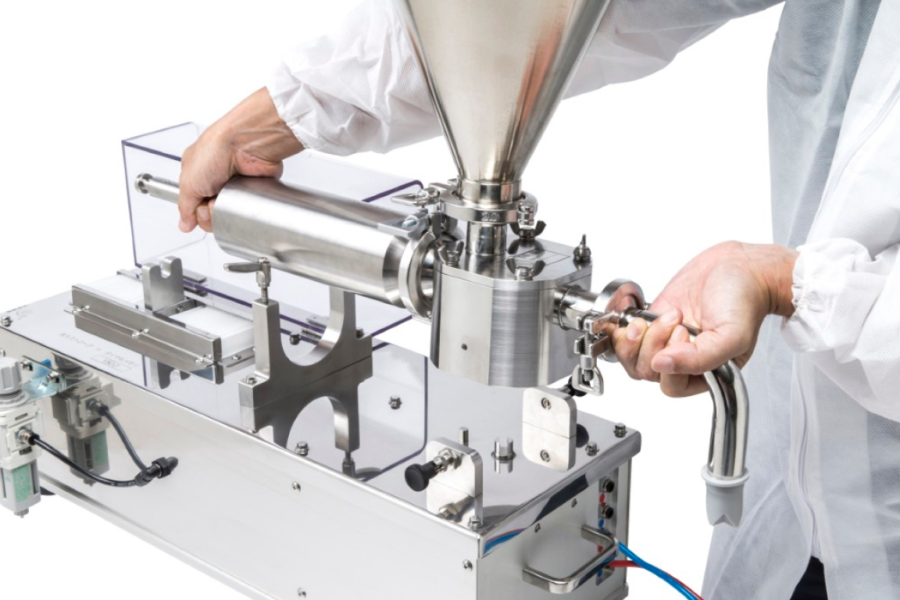

2種類のシリンダを使い分けることによって、約20cc〜500ccまでの充填に最適な小型ピストン充填機（PSZD）です。シンプルな構造設計のため、洗浄の手間を大幅に削減することができ、洗浄後の組み立ても簡単です。また、オールエア駆動のため、充填機を電源に接続する必要がなく、漏電の心配がありません。

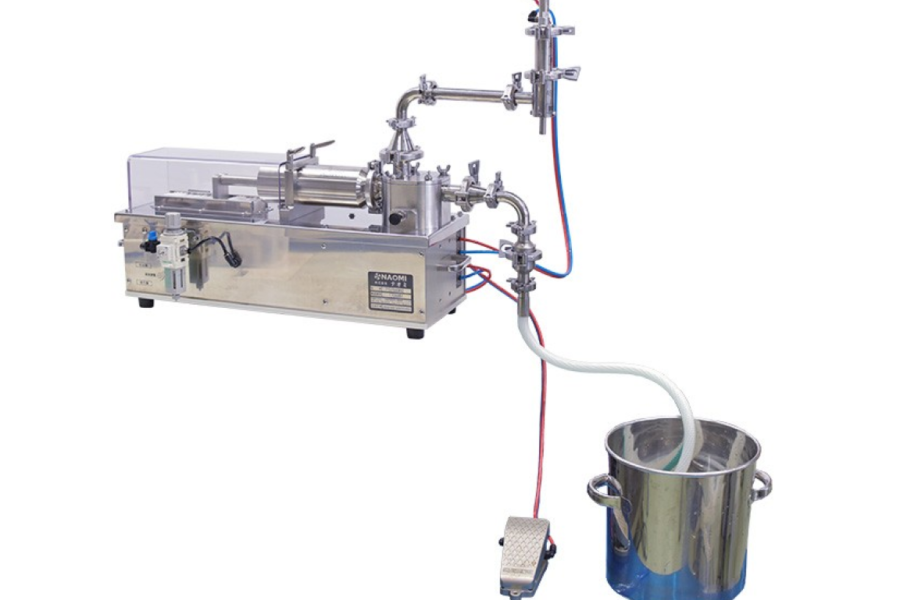

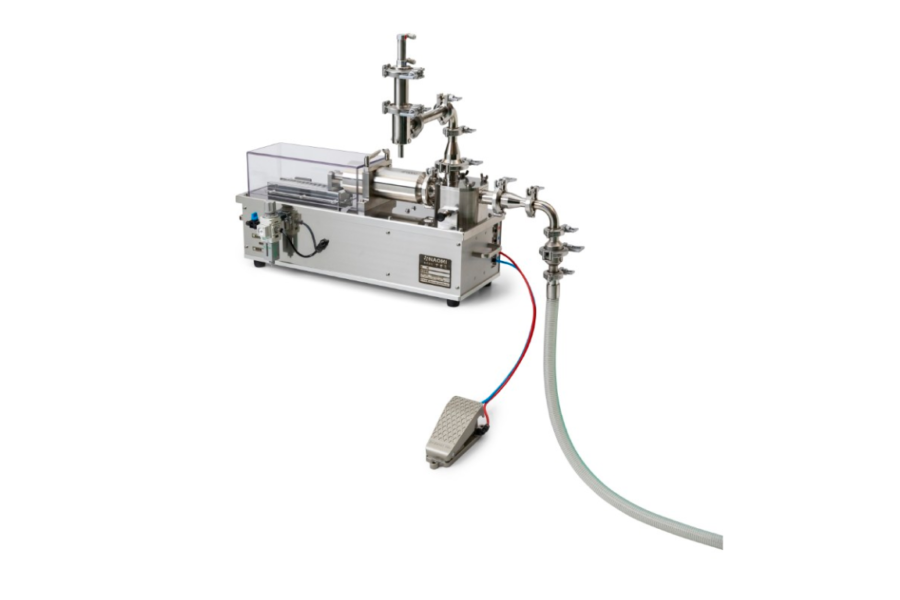

液体充填専用・粘体充填専用の切替弁を交換することで、液体・粘体どちらの充填物にも対応できます。1台の充填機で液体・粘体充填をどちらも行いたい場合におすすめの製品です。 （※液体充填と粘体充填を切り替える際は、ホッパー・ノズル等付属部品の交換も必要です）
製品仕様
| 型式 |
PSZD+SP500D（三方弁・500ccシリンダ） PSZD+SP160D（三方弁・160ccシリンダ） |
|---|---|
| サイズ（本体） |
W295×D800×H314（充填機本体のみ） ※ホッパー・ノズル等含まず |
| 重量（本体） | 約35kg |
| 充填物温度 | 100℃まで |
| 電源 | 不要（オールエア駆動 のため） |
| 制御タイプ | 容積 |
| 機構 | ピストン（160cc/500cc 2種類のシリンダより選定） |
| 主なノズル | シャット弁／エアシャッター |
| 充填範囲 |
約20cc～500cc （ご希望の充填量に合わせて2種類のシリンダからお選びください） |
| エアー源 | 圧縮エアー 0.5Mpa以上を安定供給 |
| 処理能力 | 約3秒 |
| 主な材質 |
本体部：SUS304・一部アルミ 接液部：SUS304・樹脂（PEEK） |
| 精度 | ±2cc（充填物による） |
| エアーコンプレッサー必要容量 | 150L/min |
製品図面
| 図面 |  PSZD+SP500D |
|---|
